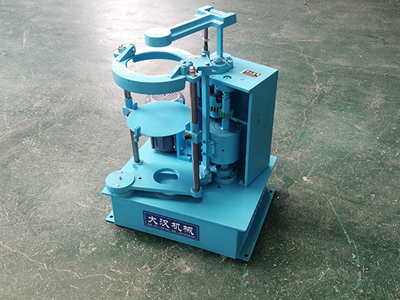

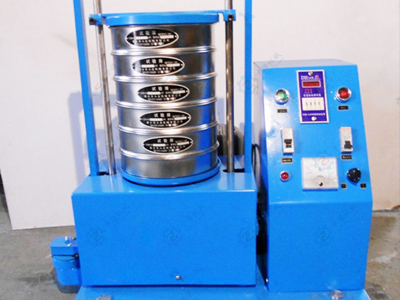

拍擊式振動篩-粉末分級

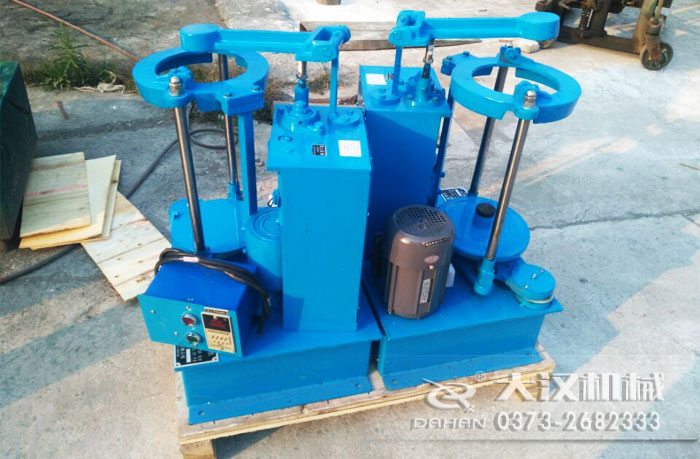

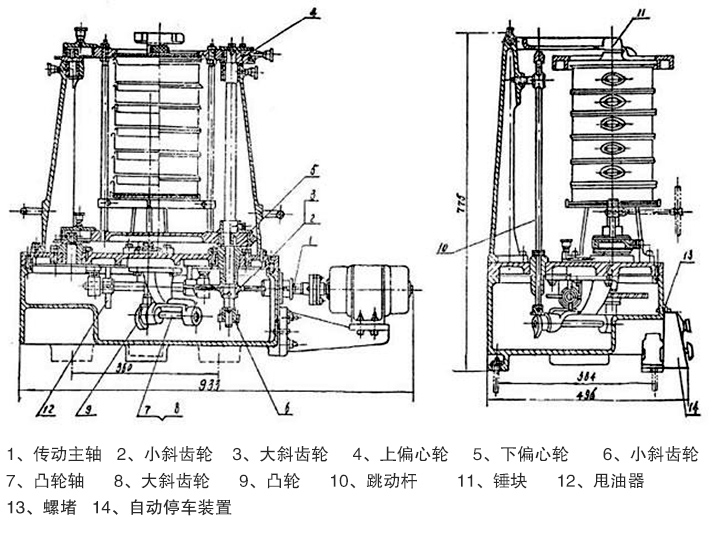

拍擊式振動篩有時候也被叫做拍擊式標準振動篩，常被拿來作為檢測儀器出現在實驗室中。拍擊式振動篩主要由三個部分組成，分別是機座、篩具和傳動裝置。拍擊式振動篩還能夠配備多種夾具，裝夾靈活、牢固，而且可以做到自動停機。

工作原理

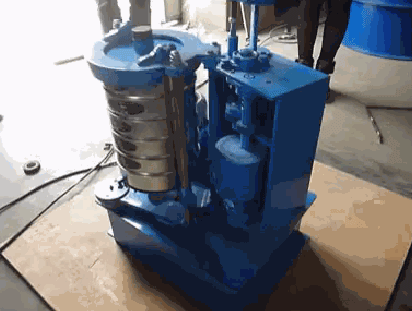

拍擊式振動篩電機通過同步帶，帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，頂擊拍錘，拍擊試驗篩，使試驗篩、分樣篩中的物料篩分。

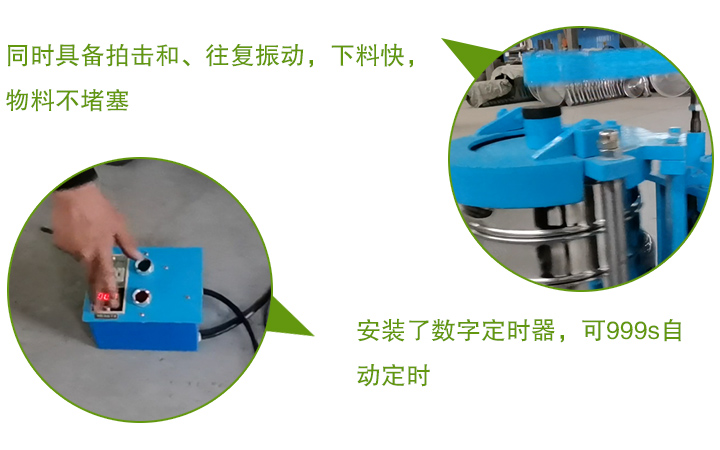

1、傳動準確，一致性好：由于采用皮帶帶動同步帶傳動，轉速比準確，不會產生一般三角帶的掉速現象（三角帶有3%的掉速率），使每一次相同時間下的篩分運動相一致（齒輪的傳動比準確率99.99%），同時設備安裝了數字定時器，設定好時間后到時自動停機保證檢驗或生產的一致性要求。

2、壽命長、維修、維護成本低：由于兩齒輪沒有直接接觸不會磨損，同步帶與齒輪的接觸適應性好壽命長，維修時只需更換同步帶，同時偏心輪組采用了整體方式，再次安裝準確方便，轉動部分采用軸 承（標準件），不易磨損，成本低，易更換。降低了維修的技術要求和成本。

3、拍擊式振動篩篩分效率高：這種篩分方式使篩分時同時具備往復和拍擊振動兩種運動，不會堵塞篩面，下料快，篩分。

4、潔凈：由于采用了這種傳動方式不需加油，降低了維護成本和保護了環境，對生產環境要求潔凈有利。

5、篩分效率高：這種篩分方式使篩分時同時具備往復和拍擊振動兩種運動，不會堵塞篩面，下料快，篩分。

拍擊式振動篩不僅僅是在實驗室發揮作用，還在地質行業、冶金行業、化工行業、建工行業、水泥行業、醫藥行業中對于檢查普通的磨料粒度組成和分級超硬材料出了不少力氣?？偟膩碚f，拍擊式振動篩拿手的就是在各個行業中對物料進行篩分檢測。

序號	名稱	單位	數值
1	篩子直徑	毫米	φ200、φ100、φ75
2	篩子層級	層	7
3	200試驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	433*432*785
11	篩機重量	公斤	128
